中國天然氣股份有限公司
大慶石化分公司化工三廠
Pk-501丙烯尾氣壓縮機隔板表面修復
工 藝 說 明
目 錄Ⅰ
一、設備概況

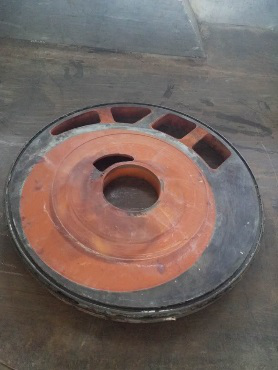

1、設備名稱及位號:Pk-501丙烯尾氣壓縮機隔板,共3件。

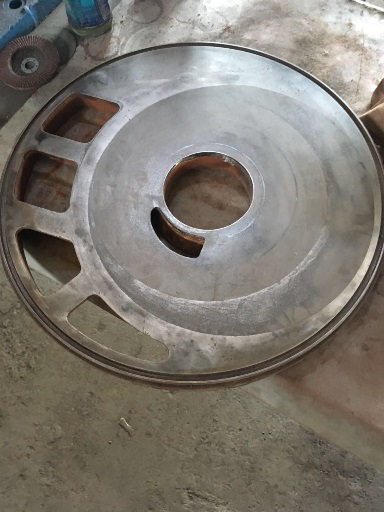

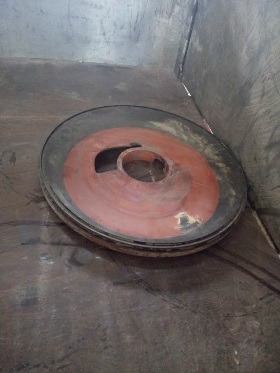

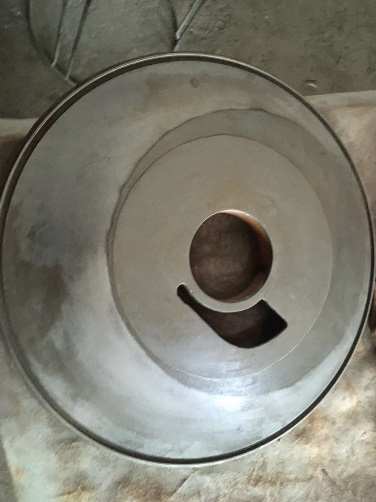

2、修復位置:1號隔板一側φ519mm端面修復;2號隔板一側φ519mm端面修復,φ519mm端面φ304.755mm×0.5mm凸臺修復;3號隔板φ508mm凸槽缺陷修復。關于1、2、3號隔板是以尺寸定義,詳情如附件1圖紙所示。
3、材質:鑄鐵。
4、隔板規格:
(1)******直徑:φ519mm。
(2)厚度:1號隔板40mm,2號隔板35mm,1號隔板50mm。
(3)內孔徑:φ117.5mm。
5、主要修復位置:
(1)1號隔板端面***大磨損深度0.50mm,修復外圓徑φ358.888mm,修復面積36.11dm2。
(2)2號隔板端面***大磨損深度0.60mm,修復外圓徑φ358.888mm,修復后的葉輪凸臺高出端面未磨損基準面0.5mm,修復面積65.27dm2。
(3)3號隔板φ508mm凸槽缺陷:厚2.76mm,高4.3mm,弧長97.7mm,******磨損深度4.3mm,修復面積1.11dm2。
6、重量:<100kg/件,SiC涂層與基體金屬密度不同。
7、SiC涂層性質:具有較強的耐磨及耐腐蝕性,耐沖擊性較差,禁止使用重物敲擊SiC修復位置。

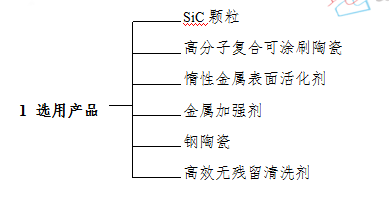

二、選用產品
根據Pk-501丙烯尾氣壓縮機隔板腐蝕和汽蝕情況及運行的工況條件,我們選用美國、德國等以下進口產品。
1、產品名稱:
(1)高分子復合陶瓷(SiC涂層)。
(2)高分子復合耐腐耐磨顆粒陶瓷(SiC涂層)。
(3)金屬加強劑。
(4)******無殘留金屬表面清洗劑。
2、產品特點:
(1)高分子復合陶瓷是一種雙組份、高性能耐磨復合材料,主要成分是高強度金屬碳化物、碳化硅和堅硬球形小顆粒陶瓷,具有高強度、耐磨蝕和腐蝕性能,作為耐磨蝕和耐腐蝕保護基層被廣泛的應用于各種化工設備及通用設備。適合應用于管道、水泵殼體、葉輪等防腐耐磨大面積磨損修復。
(2)高分子顆粒陶瓷是一種雙組份、填充陶瓷小顆粒、高性能表面涂層材料,主要成分是碳化硅、金屬碳化物和超硬陶瓷,具有良好的耐磨蝕和腐蝕性能,作為耐磨蝕和耐腐蝕保護涂層被廣泛的應用于各種化工設備及通用設備。適合應用于灰漿泵、水泵、風機、水輪機蝸殼、凈化煙道、氧化鋁粉輸送管道等內壁防腐耐磨局部或大面積修復。
(3)金屬加強劑是一種雙組份泥狀材料,配方中含有細合金顆粒。具有高?PHP has encountered an Access Violation at 7C95A308
